JL5铁路连接器 铁路信号系统的高可靠连接解决方案

引言

在现代铁路运输系统中，信号系统的稳定性和可靠性直接关系到列车运行安全。作为信号系统物理层的关键组件，连接器的性能往往成为决定整个系统质量的重要环节。JL5铁路连接器（JL5 Railway Connector）正是为满足铁路恶劣环境和高可靠性要求而设计的一种专业电气连接器，广泛应用于铁路信号、通信及控制系统中。

一、什么是JL5铁路连接器

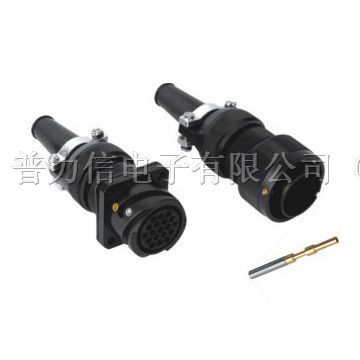

JL5铁路连接器是一种符合相关铁路行业标准的圆形电连接器，通常用于铁路信号设备、轨道电路、转辙机控制等关键环节的电气连接。其命名中的“JL”一般代表“铁路连接器”的拼音首字母缩写，“5”可能指代系列号或设计代号，具体含义可能因不同生产厂商的标准体系而略有不同。

该型连接器通常具备以下特征：

• 圆形插拔结构：便于快速连接与分离，适合现场维护。
• 多芯配置：常见有4芯、7芯、12芯等规格，满足不同信号传输需求。
• 螺纹锁紧机构：确保在振动环境下连接牢固，防止意外脱落。

二、主要技术特点

1. 高防护等级

JL5连接器通常满足IP65甚至IP67防护等级要求，能够有效防止粉尘侵入和雨水喷溅，适应铁路沿线多尘、潮湿的户外环境。

2. 宽温工作范围

可在-40℃至+85℃（甚至更宽）的温度范围内稳定工作，满足我国南北不同气候区域的铁路应用需求。

3. 抗振动与抗冲击

铁路车辆和轨道设备在运行中会产生持续振动和冲击，JL5连接器通过优化接触件结构和锁紧方式，确保在强振动条件下接触电阻稳定，不会出现瞬时断连。

4. 优良的电气性能

• 额定电压：通常为250V~500V
• 额定电流：根据芯数和接触件规格不同，单芯可达5A~25A
• 接触电阻：≤5mΩ（典型值）
• 绝缘电阻：≥1000MΩ

5. 耐腐蚀性

外壳通常采用铝合金或工程塑料，接触件镀金或镀银处理，具有良好的耐盐雾和耐化学腐蚀性能。

三、典型应用场景

JL5铁路连接器主要应用于以下场合：

1. 铁路信号机系统：连接信号机灯组与信号控制电缆。
2. 轨道电路设备：连接轨道电路发送/接收端与信号电缆。
3. 转辙机控制：用于转辙机内部或外部的电气连接。
4. 通信基站设备：铁路沿线通信设备的电源与信号互联。
5. 车载信号设备：列车自动防护（ATP）等车载系统的连接接口。

四、选型与使用注意事项

在选择和使用JL5铁路连接器时，应关注以下几点：

1. 芯数与端子布局：根据信号路数确定连接器芯数，注意端子排列是否满足防误插要求。
2. 电气参数匹配：确保额定电压、电流不低于系统实际需求。
3. 防护等级匹配：户外使用时至少选IP65以上；可能浸水的场合应选IP67。
4. 电缆适配：选用与连接器匹配的电缆外径和线径，保证密封件有效。
5. 安装扭矩：按厂商要求施加合适的锁紧扭矩，过紧或过松都会影响可靠性。
6. 定期维护：虽然连接器可靠性高，但仍建议在检修周期内检查接触件有无氧化、密封圈有无老化。

五、安装操作指引

以典型的螺杆锁紧式JL5连接器为例：

1. 将电缆穿过连接器尾部附件和密封套。
2. 剥去电缆外护套，按接触件要求压接或焊接导线。
3. 将接触件插入绝缘体内，听到“咔哒”声确认到位（或按专用工具推入到底）。
4. 将插头与插座对准（带防误插键位），通过螺纹连接套旋紧。
5. 用手旋紧后，再使用扳手施加规定扭矩（通常为1.5~3N·m，以产品说明为准）。
6. 检查密封部位无缝隙，必要时用万用表测量通路和绝缘。

六、市场概况与常见型号

目前市面上生产JL5及同类铁路连接器的厂商众多，参数细节略有不同。常见型号标识方式如：

JL5-7T，JL5-12Z，JL5-4TJ 等

其中字母和数字通常各有所指，后置第一个数字表示芯数，字母表示插头/插座型式、锁紧方式等。采购时应向厂商索取详细产品规格书，以保证与现有设备的互换性。

##

JL5铁路连接器虽然只是铁路信号系统中的一个基础部件，但它的可靠性直接影响到行车安全。了解其技术特点、正确选型、规范安装和维护，对于铁路电务部门和相关工程技术人员来说是必要的工作。随着我国铁路向智能化、高速化方向发展，对连接器的性能要求也将不断提高，JL5系列连接器及其改进型产品仍将在铁路信号领域发挥重要作用。

---

以上内容为该类型连接器的通用介绍，具体技术参数请以实际采购产品技术手册为准。
